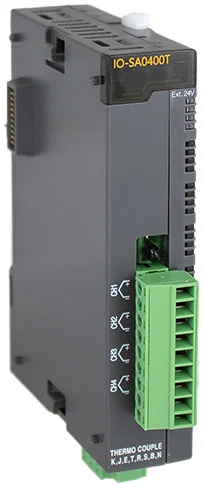

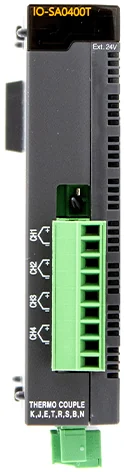

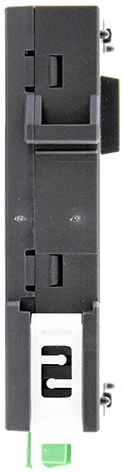

IO-SA0400T
Analog TC Module converts thermocouples (K, J, E, T, B, R, S, N) into 14-bit digital valueAnalog TC Module converts thermocouples (K, J, E, T, B, R, S, N) into 14-bit digital value.
CantidadPrecio y entrega: Por cotización
¿Necesitas un equivalente u otra presentación? Llámanos al +52 (868) 817-7915 o escribe a ventas@gugo.com.mx.
- Compatible expansion with any Maple Modular PLC CPU
- TC Module converts thermocouples (K, J, E, T, B, R, S, N) into 14-bit digital value.
- Auto detection for wire disconnection.
Hoja de datosmaplesystems.comModelo 3D (CAD)maplesystems.comFicha en maplesystems.commaplesystems.com
Functional
- Type
- Thermocouple
- Temperature Input Range
- K: -200.0 – 1200.0°C; J: -200.0 – 800.0°C; E: -200.0 – 600.0°C; T: -200.0 – 400.0°C; B: 400.0 – 1800.0°C; R: 0.0 – 1750.0°C; S: 0.0 – 1750.0°C; N: -200.0 – 1250.0°C
- Wire Disconnection Detection
- Each channel
- Number of Input Channels
- 4
- Max Conversion Rate
- 50 ms/4 Channels
- Insulation Type
- Photocoupler between input terminal and PLC power
- Accuracy
- ±[(Full Scale) x 0.3% + 1°C (RJC Error)]
Eléctrico
- Current Consumption +3.3V
- 40 mA
- Current Consumption +24V
- 10 mA
Mecánico
- Dimensions WxHxD
- 90 x 20 x 60 mm (3.5 x 0.8 x 2.4 in)
- Weight
- 87 g (0.19 lb)
- Mounting
- 35mm DIN Rail Mounting
- Shock
- 15G
- Vibration
- 0.5G – Continuous, 1G – Discontinuous
- Square Wave Impulse Noise
- ±2 kV
- ESD Immunity
- ±4 kV – Contact Discharges, ±8 kV – Air Discharges
- Radiated Electromagnetic Immunity
- 80–1000 MHz, 10 V/m
- Surge Transient Immunity
- 2 kV – CPU, Power; 2 kV – Digital I/O (VAC); 1 kV – Digital I/O (VDC); 1 kV – Communication
Ambiental
- Operating Temperature
- -10 – 65 °C (14 – 149 °F)
- Storage Temperature
- -25 – 80 °C (-13 – 176 °F)
- Operating/Storage Relative Humidity
- 5 – 95% Non-condensing
Certificaciones
- CE
- Yes
- UL
- Yes
- RoHS
- Yes
Datos del producto
- Marca
- Maple Systems
- Número de parte
- IO-SA0400T
- Línea
- All PLCs · Modular PLCs
- Categoría
- HMI y PLC
- Precio y entrega
- Por cotización
