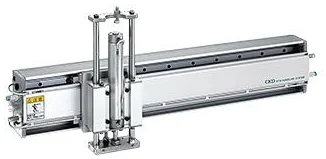

Serie CKD
NSR・NHS
New Handling SystemNew handling system with small part transfer kit saves design time with flexible modular configuration.
CantidadPrecio y entrega: Por cotización
¿Necesitas un equivalente u otra presentación? Llámanos al +52 (868) 817-7915 o escribe a ventas@gugo.com.mx.
Esto es una SERIE, no un número de parte. El número completo se arma con el código de pedido del catálogo del fabricante. Escríbenos el código o tu aplicación en los comentarios de la cotización y te cotizamos la pieza exacta.
- [Just like model kits!]
- Flexible combinations according to the application.
- It is possible to construct a simplified system, assembled as easily as a plastic model. [High rigidity / high precision]
- Drive part of X-axis module uses CKDs rodless cylinder SRL3.
- Since the LM guide is built into the guide part, high rigidity and high precision operation is realized withstanding even lateral and moment load.
- At the stroke end, the shock absorber (standard) absorbs shock and vibration during stop. [Compact and easy to assemble]
Variantes de la serie
| Model No. | Product name | X-axis load capacity (kg) | Z-axis load capacity (kg) | Z-axis standard stroke length (mm) | Remarks |
|---|---|---|---|---|---|
| NSR | X-axis module | 10, 15, 30, 50 | - | - | |
| NHS-H | Z-axis module HRL | 10, 15, 30, 50 | 5, 7, 10, 12, 20, 33 | 50, 75, 100, 125, 150, 200, 250, 300 | |
| NHS-S | Z-axis module STL-B | 10, 15, 30, 50 | 3, 7, 12, 33 | 50, 75, 100, 125, 150, 175, 200 | |
| NHS-C | Z-axis module (LCS) | Discontinued · 2010 09 30 Old Catalog |
Datos del producto
- Marca
- CKD
- Serie (modelo)
- NSR・NHS
- Línea
- Modular components
- Categoría
- Neumática
- Precio y entrega
- Por cotización
