Serie CKD

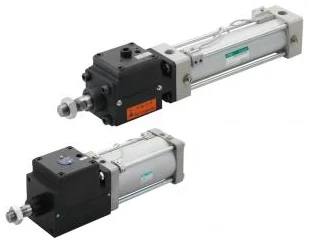

JSC3・JSC4
Brake CylinderA reliable brake is integrated to the medium bore size (φ40 to φ100 mm) series (SCA2) and large bore size (φ125 to φ180 mm) series (SCS2) among the standard cylinder lineup.
CantidadPrecio y entrega: Por cotización
¿Necesitas un equivalente u otra presentación? Llámanos al +52 (868) 817-7915 o escribe a ventas@gugo.com.mx.
Esto es una SERIE, no un número de parte. El número completo se arma con el código de pedido del catálogo del fabricante. Escríbenos el código o tu aplicación en los comentarios de la cotización y te cotizamos la pieza exacta.
- [Reliable brake structure]
- Position locking mechanism of medium bore size and large bore size cylinders with a solid record. [Stopping accuracy: ±1.0 mm]
- At a cylinder speed of 300 mm/s with no load, the stopping accuracy achieves a high-precision ±1.0 mm or less.
Variantes de la serie
| Model No. | Product name | Bore size (mm) | Standard stroke length (mm) | Remarks |
|---|---|---|---|---|
| JSC3 | Double acting | φ40, φ50, φ63, φ80, φ100 | 50, 75, 100, 150, 200, 250, 300, 350, 400, 450, 500 | |
| JSC4-N | Double acting | φ125, φ140, φ160, φ180 | 50, 75, 100, 150, 200, 250, 300 | |
| JSC4-LN | Double acting / with switch | φ125, φ140, φ160, φ180 | 50, 75, 100, 150, 200, 250, 300 | |
| JSC3-V | Double acting with valve for brake | φ40, φ50, φ63, φ80, φ100 | 50, 75, 100, 150, 200, 250, 300, 350, 400, 450, 500 | |
| JSC3-H | Double acting / low hydraulic | φ40, φ50, φ63, φ80, φ100 | 50, 75, 100, 150, 200, 250, 300, 350, 400, 450, 500 | |
| JSC4-H | Double acting / low hydraulic | φ125, φ140, φ160, φ180 | Custom order product | |
| JSC4-LH | Double acting / low hydraulic / with switch | φ125, φ140, φ160, φ180 | Custom order product | |
| JSC3-T | Double acting / heat resistance | φ40, φ50, φ63, φ80, φ100 | 50, 75, 100, 150, 200, 250, 300, 350, 400, 450, 500 | |
| JSC4-T | Double acting / heat resistance | φ125, φ140, φ160, φ180 | Custom order product |
Datos del producto
- Marca
- CKD
- Serie (modelo)
- JSC3・JSC4
- Línea
- Cylinders with brake/ with lock
- Categoría
- Neumática
- Precio y entrega
- Por cotización
